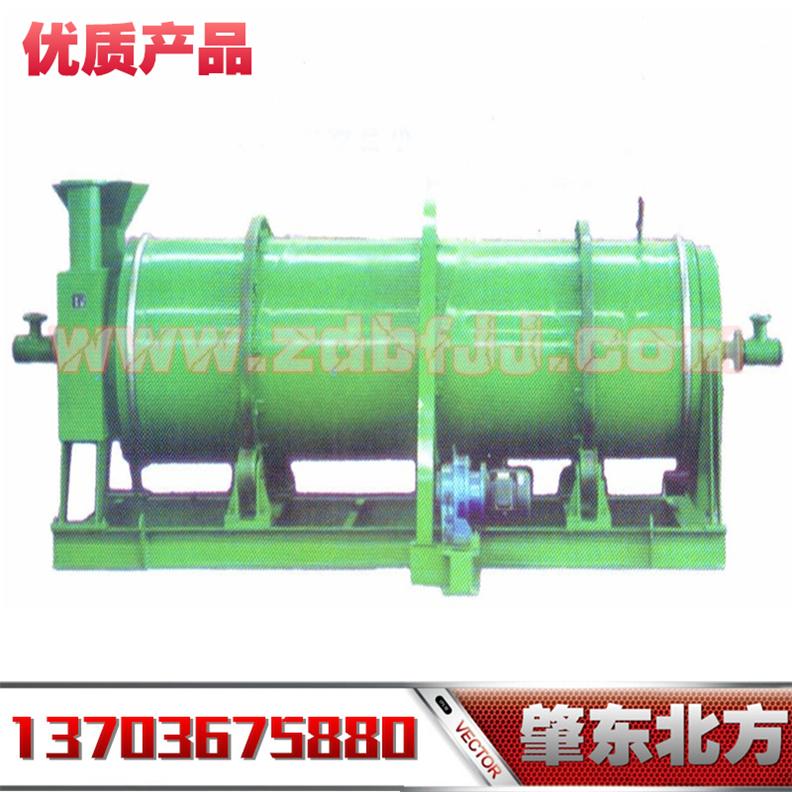

FW型多管水冷式滚筒冷渣机

FW型多管水冷式滚筒冷渣机能将高温物料进行快速的冷却，同时回收高效热量。环锤破碎机广泛用于循环硫化床锅炉、鼓泡床锅炉、沸腾锅炉的灰渣冷却、输送。

特点：

1、能将1000°C以上的高温物料快速降到100°C以下。

2、水与高温物料间接效换冷却。

3、高温物料热量全部回收。

4、传动平稳、功率小、无振动、结构紧凑、体积小、磨损小，使用寿命长。

5、变频技术控制，无级调速，有利于实现锅炉连续排渣，确保床压稳定。

6、进、出料口与筒体转动部位均采用机械密封装置，无飞尘。

7、进、出水采用进口技术生产的旋转接头，无漏水现象。

8、整机水平布置，安装方便。

主要结构及工作原理

 ◎结构

FW型冷渣器由进料装置、出料装置、旋转简体、旋转接头、防窜装置、驱动装置和底座等部分组成。

◎工作原理

接通电源启动变频器及电机通过减速机驱动摩擦轮，使筒体转动。打开进、出水阀，使冷却水充满旋转筒体且畅通。高温物料通过进料装置快速进人旋转简体多孔通道，随着筒体的转动，物料沿着通道叶片，连续滚动向前输送。头部采用耐热耐磨钢制造的机械密封装置，保证冷渣器无溢渣、漏灰。物料在通道内连续输送，且料层均匀、松散，热交换效率高。冷却后出水水温小于80℃，无污染，可直接进人除氧器，减少生水加热器投入，输送量随锅炉料层高度、床压进行调节，使用方便，调节范围大，保证了锅炉的正常运行。
