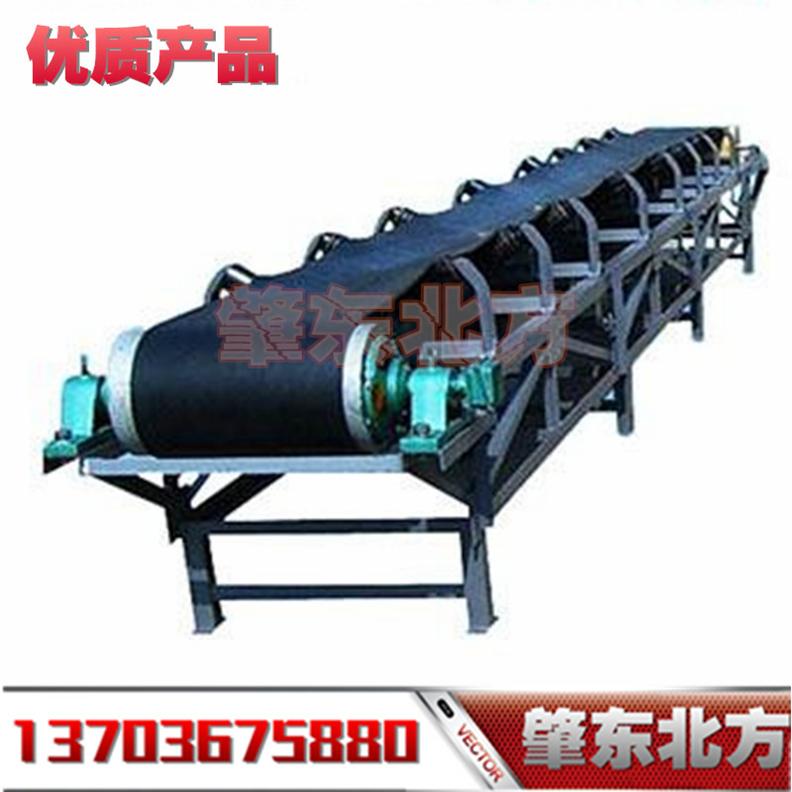

DTII型带式输送机

DTII型固定式带式输送机系列设计计算及参数采用了国际ISO标准和德国DIN标准。主要部件托辊、滚筒、驱动单元及机架等采用了八十年代以来引进的国外行进技术和国内科研成果。它除具有DT75型固定式带式输送机的特点与用途，还可由单机或多机组合成运输线路输送散状物料及成件物品，是量大面广的产品。

DTII型固定式带式输送机规格有350、400、500、650、800、1000、1200和1400等八种。共托辊采用了35°槽型前倾式结构，辊子采用大游隙轴承和双层迷宫式结构密封，提高了使用寿命，降低了旋转阻力和模拟磨擦系数滚筒采用了新型结构和无键联接，提高了承载能力和使用寿命；驱动单元采用了专用液力偶合器和渗碳、淬火、磨齿的硬齿面圆锥圆柱齿轮减速器，从而改善了起动性能，提高了传动效率、承载能力和使用寿命，减省了占地面积和设备重量，为国家节约能源，节约原材料，减少煤矿井下土建工程量。采用三角形机头架，结构紧凑，重量轻，并能保证足够的刚度和强度。

结构组成：

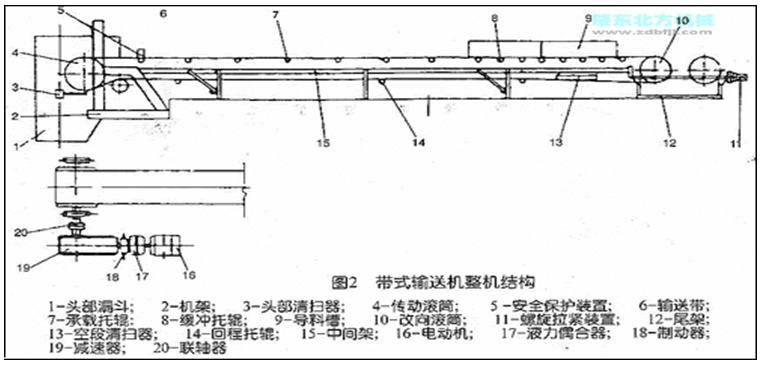

DTII型带式输送机整体结构见图。主要部件如下：输送带、驱动装置（电机、减速器、液力偶合器，制动器、联轴器、逆止器）或电动滚筒，改向滚筒、托辊、拉紧装置、清扫器、卸料器、机架、漏斗、导料槽、安全保护装置等。

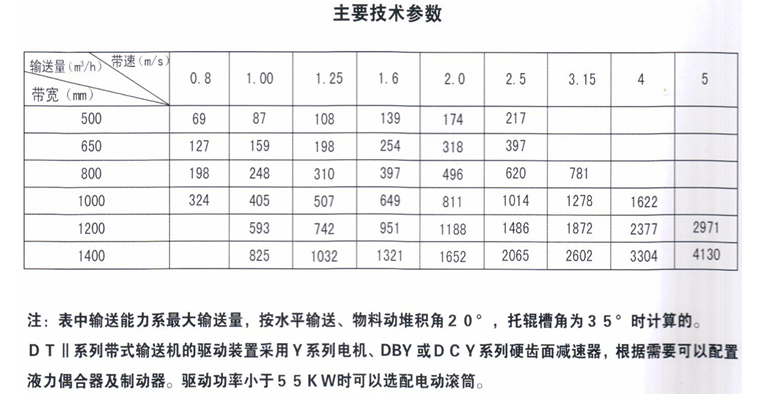

注：表中输送能力系最大输送量，按水平输送、物料动堆积角２０°,托辊槽角为３５°时计算的。

ＤＴⅡ系列带式输送机的驱动装置采用Ｙ系列电机、DBY或ＤＣＹ系列硬齿面减速器，根据需要可以配置液力偶合器及制动器。驱动功率小于５５ＫＷ时可以选配电动滚筒
